Компенсаторы ППУ

Заказать сильфонные компенсаторы СКУ ППУ и другие фасонные элементы для предизолированных трубопроводов можно напрямую с завода ППЗТИ.

Работаем с проектными организациями, строительно-монтажными компаниями и службами заказчика. Комплектуем объекты любой сложности с доставкой по всей России.

Полиэтиленовая оболочка (ПЭ)

СИЛЬФОННЫЕ

2 СЕКЦИОННЫЕ

Z - ОБРАЗНЫЕ ПЭ

П - ОБРАЗНЫЕ ПЭ

Оцинкованная оболочка (ОЦ)

СИЛЬФОННЫЕ

2 СЕКЦИОННАЯ

Z - ОБРАЗНАЯ ОЦ

П - ОБРАЗНАЯ ОЦ

Диаметр стальной трубы: 25 — 530 мм.
Толщина стенки: 2,5 — 12 мм.
Диаметр оболочки: 110 — 800 мм.

Ключевые параметры продукции ГОСТ 30732-2020

Плотность	80 кг/м3
Предельно допустимая нагрузка	200 кг/м3
Коэффициент теплопроводности	0,03 Вт/м
Гигроскопичность в кипящей воде	0,2 кг/м2
Прочность при изгибе	1,5 кг/см2
Рабочее давление	1,6 МПа
Рабочая температура теплоносителя	+130°С
Максимально допустимая температура теплоносителя	+150°С
Максимальная потеря тепловой энергии	до 4%

СКУ ППУ

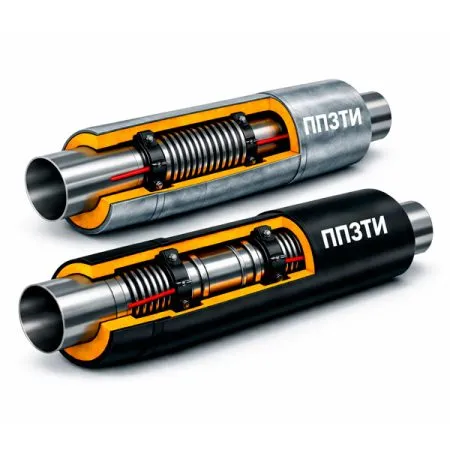

Сильфонные компенсаторы СКУ ППУ — один из ключевых фасонных элементов предизолированных трубопроводов. Их задача — принимать на себя температурные деформации, возникающие при нагреве и остывании стальных труб, а также гасить вибрационные нагрузки в системах под давлением. СКУ защищает трубопровод от разрушения и продлевает срок безаварийной эксплуатации теплосети.

Как работает сильфонный компенсатор

В основе конструкции СКУ — сильфонный элемент в виде стальной гофрированной вставки. Гофра многократно сжимается и растягивается, сохраняя герметичность и прочность. Благодаря этому трубопровод получает запас хода для компенсации линейного расширения без повреждения сварных стыков и неподвижных опор.

В зависимости от проектного решения сильфонные компенсаторы СКУ ППУ монтируются в начале, середине или конце прямолинейного участка теплотрассы. По сравнению с П-образными, Г-образными и Z-образными компенсаторами, СКУ занимает значительно меньше места, проще в монтаже и обладает более высокой компенсирующей способностью при тех же диаметрах.

Разновидности сильфонных компенсаторов ППУ

По типу наружной оболочки

СКУ ППУ ПЭ — вариант для подземной бесканальной прокладки. Наружный слой из полиэтилена защищает пенополиуретановую изоляцию от грунтовых вод и механических повреждений.
СКУ ППУ ОЦ — исполнение для надземных тепловых сетей. Оцинкованный кожух устойчив к атмосферным воздействиям, ультрафиолету и перепадам температуры.

По количеству сильфонных секций

Односекционные компенсаторы оснащены одной гофрой и применяются на участках с умеренным тепловым расширением.
Двухсекционные модели имеют две гофры и обеспечивают увеличенный осевой ход — их выбирают для длинных прямых участков трубопровода.

Другие типы компенсаторов в ППУ изоляции

При проектировании теплосетей применяются П-образные и Z-образные компенсаторы ППУ. П-образные работают как пружина, обеспечивая подвижность трубопровода. Z-образные совмещают смену направления трассы с компенсацией температурных напряжений — удобный вариант для обхода препятствий и перепадов высот.

Технология производства СКУ ППУ на заводе ППЗТИ

На Павлово-Посадском заводе трубной изоляции сильфонные компенсаторы СКУ ППУ изготавливаются по полному производственному циклу. Сначала к сильфонному элементу, прошедшему антикоррозийную обработку, привариваются стальные патрубки. Затем на заготовку надевается защитная оболочка — полиэтиленовая или оцинкованная, в зависимости от типа исполнения.

В свободное пространство между сильфоном и кожухом заливаются жидкие компоненты пенополиуретана. Вспениваясь, ППУ заполняет весь объём, затвердевает и образует монолитный теплоизоляционный слой. До заливки внутрь изделия закладывается медный проводник системы ОДК, позволяющий отслеживать состояние изоляции и выявлять участки увлажнения.

Размеры и характеристики

d ст., мм	s ст., мм	Dy	Защ. оболочка		СКУ		L, мм*	m, кг**
			ПЭ		Pn	E, мм
			Dп, мм	D кож., мм	МПа*	Осев. ход*
57	3,5	50	125	135	1,6	60	1440	20,9
76	3,5	65	140	150	1,6	60	1440	25,3
89	4	80	160	170	1,6	70	1480	34,7
108	4	100	180	190	1,6	100	1590	42,1
133	4	125	225	237	1,6	100	1635	52,6
159	4,5	150	250	262	1,6	100	1610	63,9
219	6	200	315	330	1,6	160	1632	106,8
273	7	250	400	415	1,6	160	1912	176,3
325	7	300	450	465	1,6	180	1932	199,4
426	7	400	560	578	1,6	190	1968	275,4
530	7	500	710	728	1,6	200	1982	369,5

d ст. — диаметр стальной трубы, s ст. — толщина стенки стальной трубы, Dy — условный диаметр, Dп — диаметр ПЭ оболочки, D кож. — диаметр кожуха сильфона, Pn — номинальное давление СКУ, МПа, E — осевой ход СКУ, L — длина изделия, мм, m — масса, кг. Более подробно уточните у менеджера

Что влияет на стоимость компенсаторов в ППУ

Цена на сильфонные компенсаторы СКУ ППУ зависит от диаметра и толщины стенки трубы, марки стали, толщины теплоизоляции, величины осевого хода и рабочего давления. Для точного расчёта отправьте нам спецификацию или техзадание — подготовим коммерческое предложение в течение рабочего дня.

Купить сильфонные компенсаторы СКУ ППУ можно на нашем заводе ППЗТИ по ценам производителя. Мы изготавливаем изделия в соответствии с ГОСТ 30732-2020, контролируем качество на каждом этапе и отгружаем продукцию без задержек
