Отводы ППУ

Завод трубной изоляции производит отводы ППУ любых типоразмеров и углов изгиба с СОДК и без.

Доставляем отводы как по Москве и Московской Области, так и всей России в согласованные сроки и в полной сохранности.

Работаем с проектными организациями, генподрядчиками и строительными компаниями.

Полиэтиленовая оболочка (ПЭ)

ОТВОДЫ ППУ ПЭ

С ЗАГЛУШКОЙ МЗИ

СОДК

УКОРОЧЕННЫЕ

Оцинкованная оболочка (ОЦ)

ОТВОДЫ ППУ ОЦ

СОДК

С ЗАГЛУШКОЙ МЗИ

УКОРОЧЕННЫЕ

Диаметр стальной трубы: 25 — 530 мм.
Толщина стенки: 2,5 — 12 мм.
Диаметр оболочки: 110 — 800 мм.

Ключевые параметры продукции ГОСТ 30732-2020

Плотность	80 кг/м3
Предельно допустимая нагрузка	200 кг/м3
Коэффициент теплопроводности	0,03 Вт/м
Гигроскопичность в кипящей воде	0,2 кг/м2
Прочность при изгибе	1,5 кг/см2
Рабочее давление	1,6 МПа
Рабочая температура теплоносителя	+130°С
Максимально допустимая температура теплоносителя	+150°С
Максимальная потеря тепловой энергии	до 4%

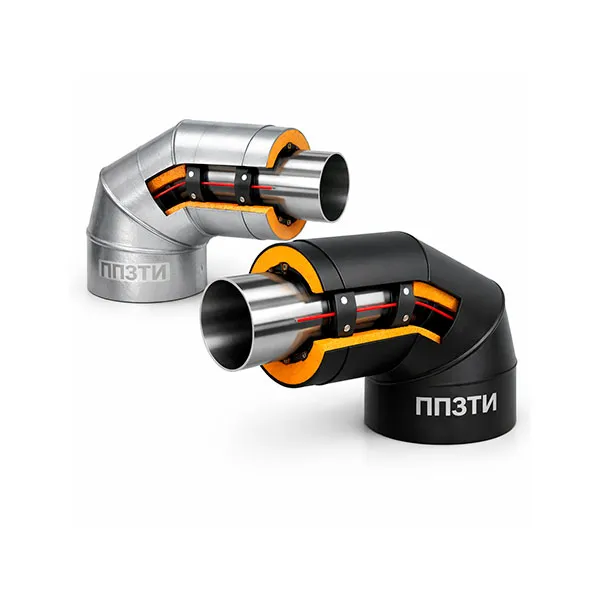

Стальные отводы в ППУ

Фасонные элементы трубопровода в пенополиуретановой теплоизоляции с защитной оболочкой (полиэтилен или оцинкованная сталь), предназначенные для изменения направления тепловой магистрали.

Конструктивно изделие представляет собой гнутое колено с приваренными патрубками с обеих сторон. Угол поворота отводов ППУ составляет 30°, 45°, 60° или 90° — в зависимости от проектных требований.

Укороченные отводы ППУ монтируются там, где стандартная длина конструктивно не вписывается в участок инженерной сети.

ПЭ применяются при прокладке подземных инженерных коммуникаций: полиэтиленовая оболочка устойчива к воздействию грунтовых вод и агрессивных кислотно-щелочных сред.
ОЦ предназначены для надземных тепловых сетей. Оболочка из оцинкованной стали защищает пенополиуретановый утеплитель от механических повреждений и ультрафиолетового излучения.

Тип 1 (стандартный) — для регионов с умеренным климатом и непродолжительными зимами.
Тип 2 (усиленный) — для территорий с экстремально низкими зимними температурами.

Преимущества отводов

Производство на заводе ППЗТИ даёт заказчику следующие технические и эксплуатационные преимущества:

Изделия позволяют изменить направление трубопровода в любую сторону — вверх, вниз или под заданным углом. Каждый отвод ППУ изготавливается по индивидуальному проекту: с нужным углом изгиба, требуемой длиной плеча, типом изоляции и видом защитной оболочки. Качество готовой продукции соответствует ГОСТ 30732-2020.

Благодаря теплоизоляции из вспененного полиуретана отводы ППУ обеспечивают минимальные теплопотери по сравнению с альтернативными утеплителями. Трубы и фасонные изделия, изолированные в заводских условиях на нашем предприятии, просты в монтаже и не требуют дополнительного утепления на строительной площадке.

Технические характеристики

Наличие системы оперативного дистанционного контроля (СОДК) позволяет в режиме реального времени отслеживать увлажнение теплоизолирующего слоя. Расчётный срок службы — от 30 лет и более.

D ст., мм	S ст., мм	R отв.	ПЭ обол. D×S, мм		90°			60°			45°			30°
			Т1	Т2	L, мм	m, кг		L, мм	m, кг		L, мм	m, кг		L, мм	m, кг
			Т1	Т2	L, мм	Т1	Т2	L, мм	Т1	Т2	L, мм	Т1	Т2	L, мм	Т1	Т2
33,5	3,2	1,5Dy	125×2,5	—	1000	7,1	—	1000	6,8	—	1000	6,9	—	1000	6,9	—
42,3	3,2	1,5Dy	125×2,5	—	1000	8	—	1000	7,9	—	1000	7,7	—	1000	7,7	—
48	3,5	1,5Dy	125×2,5	—	1000	9,2	—	1000	9,1	—	1000	9,2	—	1000	9,2	—
57	3,5	1,5Dy	125×2,5	140×3,0	1000	11	12,4	1000	10,8	12,4	1000	10,8	12,4	1000	10,8	12,4
76	3,5	1,5Dy	140×3,0	160×3,0	1000	14,3	15,9	1000	14,1	15,9	1000	14,3	15,9	1000	14,3	15,9
89	3,5	1,5Dy	160×3,0	180×3,0	1000	19,5	21,3	1000	19,6	21,3	1000	20,9	21,3	1000	20,9	22,8
108	4	1,5Dy	180×3,0	200×3,2	1000	24,8	27	1000	25	27,3	1000	25,4	27,3	1000	25,4	27,7
133	4	1,5Dy	225×3,5	250×3,9	1000	31,7	35,2	1000	32	35,5	1000	32,7	35,5	1000	29,5	36,4
159	4,5	1,5Dy	250×3,9	280×4,4	1000	41,2	48,2	1000	42,5	49,7	1000	42,9	49,7	1000	43	50,3
219	6	1,5Dy	315×4,9	355×5,6	1000	71,4	78,54	1000	74,7	82,2	1000	75,5	82,2	1000	75,8	83,4
273	7	1,5Dy	400×5,6	450×5,6	1000	101,4	110,5	1000	107,7	117,4	1000	109,1	117,4	1000	109,7	119,6
325	7	1,5Dy	450×5,6	500×6,2	1050	126,8	139,5	860	109,3	120,2	786	101,1	111,2	720	92,6	101,9
426	7	1,5Dy	560×7,0	630×7,9	1100	184,7	206,9	889	158,3	177,3	807	144,6	162	734	130,9	146,6
530	7	1,5Dy	710×8,9	—	1200	247,8	—	946	219,6	—	848	195,7	—	761	205	—

D ст. — наружный диаметр стальной трубы, S ст. — толщина стенки стальной трубы, R отв. — радиус отвода, Dy — условный диаметр, ПЭ обол. D×S — диаметр и толщина стенки полиэтиленовой оболочки, Т1/Т2 — тип исполнения (тип 1 / тип 2), L — монтажная длина отвода, m — расчетная масса, кг, 90° / 60° / 45° / 30° — угол отвода.
Более подробно уточните у менеджера

Производство

Павлово-Посадский завод трубной изоляции изготавливает стальные отводы ППУ в заводских условиях с соблюдением полного производственного цикла. В основе конструкции изогнутое стальное колено и два патрубка соответствующих диаметров и толщины стенки. Патрубки увеличивают длину плеча изделия, что обеспечивает технологически корректную заливку пенополиуретановых компонентов внутрь формы.

Все сварные швы, выполненные механизированным способом сварки, проходят контроль специалистом неразрушающего контроля с применением визуально-измерительных и ультразвуковых методов диагностики.

Готовые отводы ППУ проверяются на каждом этапе производственного процесса и маркируются в соответствии с требованиями нормативной документации.

Стоимость

Что влияет на цену?

Цена отводов ППУ на нашем заводе формируется индивидуально и зависит от следующих параметров: типа изоляции, вида защитной оболочки, длины плеча отвода, угла изгиба, наружного диаметра изделия, веса конструкции, а также наличия заглушки изоляции.
