Завод, производитель: варим и изолируем переходы ППУ под вашу пару диаметров. Позвоните нам или пришлите спецификацию в заявке. Полный расчёт с ценой и сроком изготовления вышлем в течение 24 часов.
Найдите свой случай: под ним написано, какие параметры перехода важнее всего проверить.
После врезки ветки магистраль дальше идёт меньшим диаметром.
Что важно. Пара диаметров берётся из проекта: больший и меньший, вместе с толщинами стенок.
Обычно берут. Концентрический переход ППУ ПЭ, оболочка как у трубы участка.
Перейти к выбору параметровНа входе в дом диаметр уменьшается до внутреннего контура.
Что важно. Важна длина изделия: она влияет на раскладку узла перед стеной.
Обычно берут. Переход под пару диаметров, чаще всего в полиэтиленовой оболочке.
Перейти к выбору параметровТрубу нужно провести под коммуникацией, сохранив уровень низа.
Что важно. Здесь оси труб не должны совпадать: уровень одной образующей нужно сохранить.
Обычно берут. Эксцентрическое исполнение перехода, вид указывают в заявке.
Перейти к выбору параметровМагистраль большого диаметра переходит во внутриквартальную сеть.
Что важно. Через переход идут сигнальные проводники, а толщина изоляции по концам разная.
Обычно берут. Переход с СОДК, схема вывода проводников согласуется заранее.
Перейти к выбору параметровЧетыре типовых случая: смена диаметра на трассе, ввод в здание, узел в камере и отгрузка. Снимки нашего цеха идут ниже, в разделе про производство.
Переход считают по ПАРЕ диаметров, а не по одному. Рядом с каждым значением написано, зачем оно нужно и что будет, если ошибиться. Когда переход вообще нужен и по каким признакам его выбирают, разобрано в статье про подбор перехода ППУ.

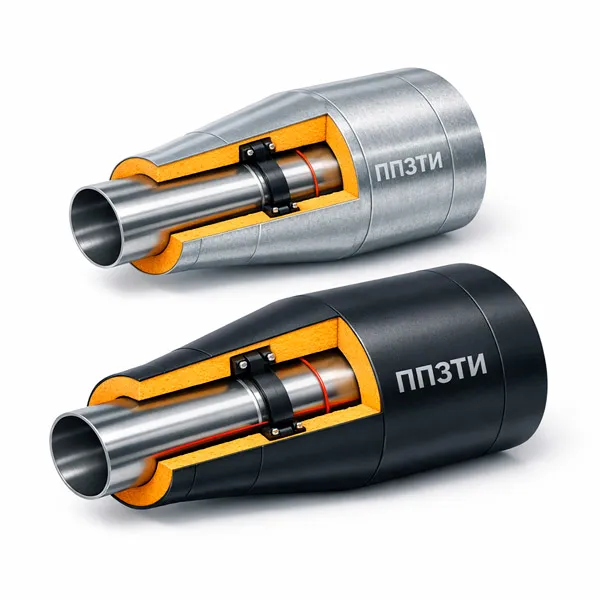

Одни и те же пары диаметров делаем в двух оболочках. Внутри каждой оболочки исполнение зависит от вида перехода и от того, нужна ли система контроля.
Подземная бесканальная прокладка, самый ходовой вариант.
Надземные участки, эстакады, помещения и тепловые камеры.
Не знаете часть значений? Пришлите проект или спецификацию, подберём сами.
Отправить спецификациюПереход подбирают по ПАРЕ диаметров: больший и меньший. В таблице приведены диаметры стальных труб и диаметры оболочек. Ходовые пары 219 на 159, 159 на 108, 108 на 57 и 133 на 89. Пары, которых нет в таблице, изготавливаем по чертежу.
Таблица шире экрана: её можно прокручивать вправо.
| d2 ст., мм | D2 обол., мм | d1 ст., мм | 33,5 | 42,3 | 48 | 57 | 76 | 89 | 108 | 133 | 159 | 219 | 273 | 325 | 426 | 530 | 630 | 720 | 820 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D1 обол., мм | 125 | 125 | 125 | 125 | 140 | 160 | 180 | 225 | 250 | 315 | 400 | 450 | 560 | 710 | 800 | 900 | 1000 | ||
| 42,3 | 125 | L, мм | 1500 | ||||||||||||||||
| 42,3 | 125 | m, кг | 5,48 | ||||||||||||||||
| 48 | 125 | L, мм | 1500 | 1500 | |||||||||||||||
| 48 | 125 | m, кг | 6,4 | 6,4 | |||||||||||||||
| 57 | 125 | L, мм | 1500 | 1500 | 1500 | ||||||||||||||
| 57 | 125 | m, кг | 6,8 | 7,1 | 7,5 | ||||||||||||||
| 76 | 140 | L, мм | 1500 | 1500 | 1500 | ||||||||||||||
| 76 | 140 | m, кг | 8,6 | 9,1 | 9,7 | ||||||||||||||
| 89 | 160 | L, мм | 1500 | 1500 | 1500 | ||||||||||||||
| 89 | 160 | m, кг | 11,7 | 12,3 | 13,6 | ||||||||||||||
| 108 | 180 | L, мм | 1500 | 1500 | 1500 | ||||||||||||||
| 108 | 180 | m, кг | 14,2 | 15,4 | 17,7 | ||||||||||||||
| 133 | 225 | L, мм | 1500 | 1500 | 1500 | 1500 | |||||||||||||
| 133 | 225 | m, кг | 18,1 | 18,3 | 20,9 | 22,2 | |||||||||||||
| 159 | 250 | L, мм | 1500 | 1500 | 1500 | 1500 | 1500 | ||||||||||||
| 159 | 250 | m, кг | 19,9 | 23,3 | 26,2 | 27,7 | 30,3 | ||||||||||||
| 219 | 315 | L, мм | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | |||||||||||
| 219 | 315 | m, кг | 35,5 | 36,7 | 39 | 40,6 | 44,8 | 46,8 | |||||||||||
| 273 | 400 | L, мм | 1500 | 1500 | 1500 | 1500 | |||||||||||||
| 273 | 400 | m, кг | 55,6 | 58 | 64,7 | 75,9 | |||||||||||||
| 325 | 450 | L, мм | 1500 | 1500 | 1500 | 1500 | 1500 | ||||||||||||
| 325 | 450 | m, кг | 63,7 | 68,2 | 71,5 | 81 | 92 | ||||||||||||
| 426 | 560 | L, мм | 1500 | 1500 | 1500 | 1500 | |||||||||||||
| 426 | 560 | m, кг | 110,5 | 116 | 121,4 | 124,6 | |||||||||||||
| 530 | 710 | L, мм | 1650 | 1500 | 1500 | ||||||||||||||
| 530 | 710 | m, кг | 164,1 | 156,1 | 175,1 |
Семь строк, из-за которых чаще всего приходится переделывать заказ. У перехода диаметров два, а не один, и это главный источник путаницы.
Сомневаетесь хотя бы в одной строке? Отправьте как есть, проверим и вернём с пометками.
Проверить мою спецификациюОшибки, которые повторяются на разных объектах. Каждая заканчивается тем, что нужно сделать в вашей заявке или на монтаже.
Как бывает. В спецификации стоит «переход ППУ 108», без второго диаметра.
К чему приводит. Позицию невозможно посчитать: под 108 существует несколько пар. Заявка возвращается на уточнение.
Как правильно. Писать пару диаметров на каждую позицию: больший и меньший.
Как бывает. Проект требует сохранить уровень низа трубы, а в заявке вид не указан.
К чему приводит. Приезжает концентрический переход, ось смещается, и уровень трубы под препятствием не выдерживается.
Как правильно. Называть вид своим именем: концентрический или эксцентрический.
Как бывает. Раскладку узла считают по диаметрам, не глядя на длину перехода.
К чему приводит. На вводе в здание узел не помещается до стены, приходится переваривать по месту.
Как правильно. Смотреть длину перехода по своей паре диаметров при раскладке трассы.
Как бывает. Схему контроля дают общей на трассу, без учёта смены диаметра.
К чему приводит. При смене диаметра меняется толщина изоляции, и проводники на входе и выходе идут на разной глубине. Если это не учесть при изготовлении, непрерывность линии контроля не обеспечить.
Как правильно. Согласовывать схему вывода проводников для каждого перехода отдельно.
Переходы варим и изолируем на своём участке фасонных изделий. Ниже снимки цеха, а не постановочные картинки.
Сертификат на продукцию и документы входного контроля на сырьё. Любой из них открывается целиком, копии идут с партией.
Для тендера пакет документов готовим заранее и присылаем вместе с расчётом.
От вас: спецификация, проект или просто список позиций.
Принимаем в любом виде, вплоть до фотографии листа.
Сверяем диаметры, стенку, оболочку, тип изоляции и ОДК.
Возвращаем перечень уточнений, если что-то не сходится.
Считаем стоимость и срок изготовления по каждой позиции.
Готовим за 24 часа, отдаём прайс и наличие.
Режем, гнём, варим, изолируем, маркируем.
Сварные швы проходят визуальный и ультразвуковой контроль.
Комплектуем позиции, проверяем по ведомости, грузим. Доставка по Москве и области, отправка в регионы России.
С поставкой идут паспорт качества и сертификат соответствия.
Слева короткие ответы на то, что спрашивают чаще всего. Справа форма расчёта: если своего вопроса не нашли, задайте его прямо в заявке.
У концентрического оси обеих труб совпадают, у эксцентрического ось смещена, а одна образующая остаётся прямой. Второй нужен, когда важно сохранить уровень низа или верха трубы.
Да, переходы на диаметр 108 входят в ходовые позиции. Пару диаметров укажите в заявке: например 159 на 108 или 108 на 57.
Да, сигнальные проводники идут через переход без разрыва. При смене диаметра меняется толщина изоляции, поэтому узел изготавливают так, чтобы линия контроля осталась целой.
Да, по чертежу. Диаметры от 25 до 530 мм, оболочка полиэтиленовая или оцинкованная, изоляция типа 1 и типа 2.
Цена зависит от пары диаметров, оболочки и исполнения. Прайс отдаём по запросу, расчёт спецификации готовим за 24 часа.
Паспорт качества на партию и сертификат соответствия ГОСТ 30732-2020. Для тендера пакет документов готовим заранее.
