Срез в масштабе: сталь 108×4,0, оболочка 200×0,6 мм

Ду 100 / ГОСТ 30732-2020

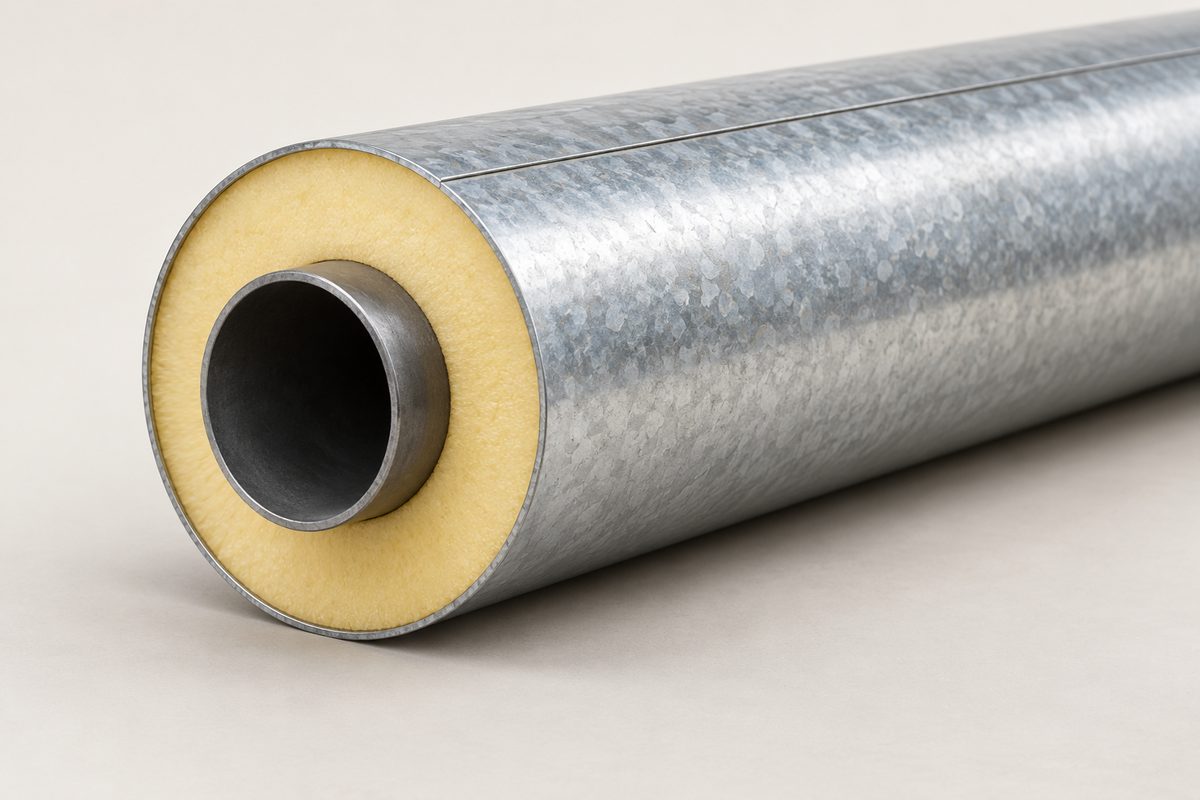

Труба ППУ ОЦ 108х4,0 мм

Стальная труба 108×4,0 мм в изоляции из пенополиуретана, оболочка из оцинкованной стали 200 мм. Для надземной прокладки: эстакады, опоры, тоннели, техподполья и тепловые пункты.

Изоляция Тип 2, усиленная

Система ОДК Без ОДК С ОДК

от 1 990 ₽ за метр

Вышлем цену на ваш объём, срок изготовления и наличие: расчёт за 24 часа.

Метров+7 (977) 780-87-25

Завод в Павловском Посаде, Московская область. Доставка по Москве и области, отправка в регионы России.

Стальная труба: 108×4,0 мм
Оболочка ОЦ: 200×0,6 мм
Слой изоляции: 45,4 мм
Система ОДК: без ОДК
Прокладка: надземная
Документы: паспорт качества на партию

Диаметр

108мм

Наружный диаметр стальной трубы. Отводы, тройники, опоры и комплекты заделки подбираются на этот же размер.

Стенка

4мм

Толщину стенки задаёт проект по давлению и температуре теплоносителя. В спецификации указывают обе величины.

Оболочка

200мм

Наружный диаметр оболочки задаёт ГОСТ 30732-2020: по нему подбирают комплекты заделки стыков.

Оболочка ОЦ

0,6мм

Оцинкованная сталь держит солнце, дождь и удары: для эстакад, каналов, тоннелей и тепловых пунктов.

Параметры трубы ППУ ОЦ 108

В оцинкованной оболочке на этом диаметре исполнение тип 2: оболочка 200 мм.

Труба ППУ ОЦ 108 мм по ГОСТ 30732-2020
Параметр	Тип 1	Тип 2
Диаметр стальной трубы, мм	нет	108
Толщина стенки, мм	нет	4
Диаметр оболочки, мм	нет	200
Толщина листа оболочки, мм	нет	0,6
Слой изоляции ППУ, мм	нет	45,4
Масса одного метра, кг	нет	по запросу
Стандарт	нет	ГОСТ 30732-2020
Система ОДК	нет	по заказу

Оболочка и слой изоляции по ГОСТ 30732-2020, таблица 2: это справочные величины, для проекта их уточняют расчётом. Длина трубы и наличие уточняются при расчёте.

Что из этого следует на трассе

45,4 ммслой изоляции, тип 2

0,6 ммлист оболочки, тип 2

Слой изоляции задаёт теплопотери, лист оболочки держит солнце, дождь и удары на эстакаде. Массу метра сообщим в расчёте.

Комплект теплотрассы на диаметр 108

Всё, что идёт с трубой этого диаметра, производим сами: фасонные изделия, опоры и заделку стыков для оцинкованной оболочки.

Что учесть в проекте на диаметре 108

Пункты этого списка относятся к трубе ППУ ОЦ именно этого типоразмера.

Надземная прокладка. Оцинкованная оболочка рассчитана на воздух: эстакады, опоры, тоннели, техподполья и тепловые пункты. В грунт трубу ППУ ОЦ не кладут: подземный участок той же трассы ведут в ПЭ, а стык на переходе из земли на опоры закрывают концевым элементом.
Оболочка. Наружный диаметр 200 мм, исполнение тип 2: по наружному диаметру оболочки подбирают комплекты заделки стыков. Оболочка из тонколистовой стали с цинковым покрытием, кромки соединены замковым швом по всей длине.
Слой изоляции. Слой пенополиуретана 45,4 мм. По ГОСТ 30732-2020 размеры оболочки и слоя справочные: их уточняют расчётом по требованиям заказчика.
Заделка стыков. На оцинкованной оболочке стык закрывают кожухом с крышкой и крепежом, термоусадка здесь не применяется. Комплект нужен на каждый сварной стык.
Контроль изоляции. Повреждение оцинковки заметно глазами, но изоляцию через оболочку не увидеть, и промокание идёт скрыто. Поэтому систему ОДК ставят и на оцинкованном исполнении, особенно на длинных эстакадных участках.

Где идёт диаметр 108

Диаметр 108 это распределительная линия и ввод в здание. В оцинкованной оболочке такие участки идут там, где труба остаётся на воздухе: разводка по техподполью, тепловой пункт, короткий переход по опорам.

Диаметр подбирают по расходу и располагаемому напору, а не «с запасом»: завышенный диаметр на вводе даёт лишние теплопотери и лишние деньги.

Оцинкованная оболочка держит солнце, дождь и удары, поэтому такую трубу ведут по эстакадам и опорам, заводят в тоннели, техподполья и тепловые пункты.

Вопросы по типоразмеру 108

Есть ли на диаметре 108 исполнение тип 1 в оцинкованной оболочке?

В таблице 2 ГОСТ 30732-2020 для оцинкованной оболочки на этом диаметре задано только исполнение тип 2: оболочка 200 мм, лист 0,6 мм, слой изоляции 45,4 мм. Если проект требует другого исполнения, решение подбираем расчётом, пришлите исходные данные.

Хватит ли диаметра 108 на ввод в здание?

Это зависит от расчётного расхода и напора, а не от площади здания. Пришлите расчёт или исходные данные, подберём диаметр и посчитаем спецификацию с отводами, опорами и заделкой стыков.

Можно ли закопать трубу ППУ ОЦ 108 в грунт?

Нет. Оцинковка рассчитана на воздух. Для подземной бесканальной прокладки берут исполнение ППУ ПЭ того же диаметра.

Какая длина трубы идёт в поставку?

Длину подтверждаем при расчёте: она зависит от партии и способа доставки. Скажите длины участков, подберём раскрой с наименьшим числом стыков.

Можно ли заказать диаметр 108 с ОДК?

Да, система оперативного дистанционного контроля закладывается в изоляцию на заводе. Укажите это в заявке: от ОДК зависит комплектация концевых элементов и заделки стыков.
