Срез в масштабе: сталь 159×4,5, оболочка 250×0,7 мм

Ду 150 / ГОСТ 30732-2020

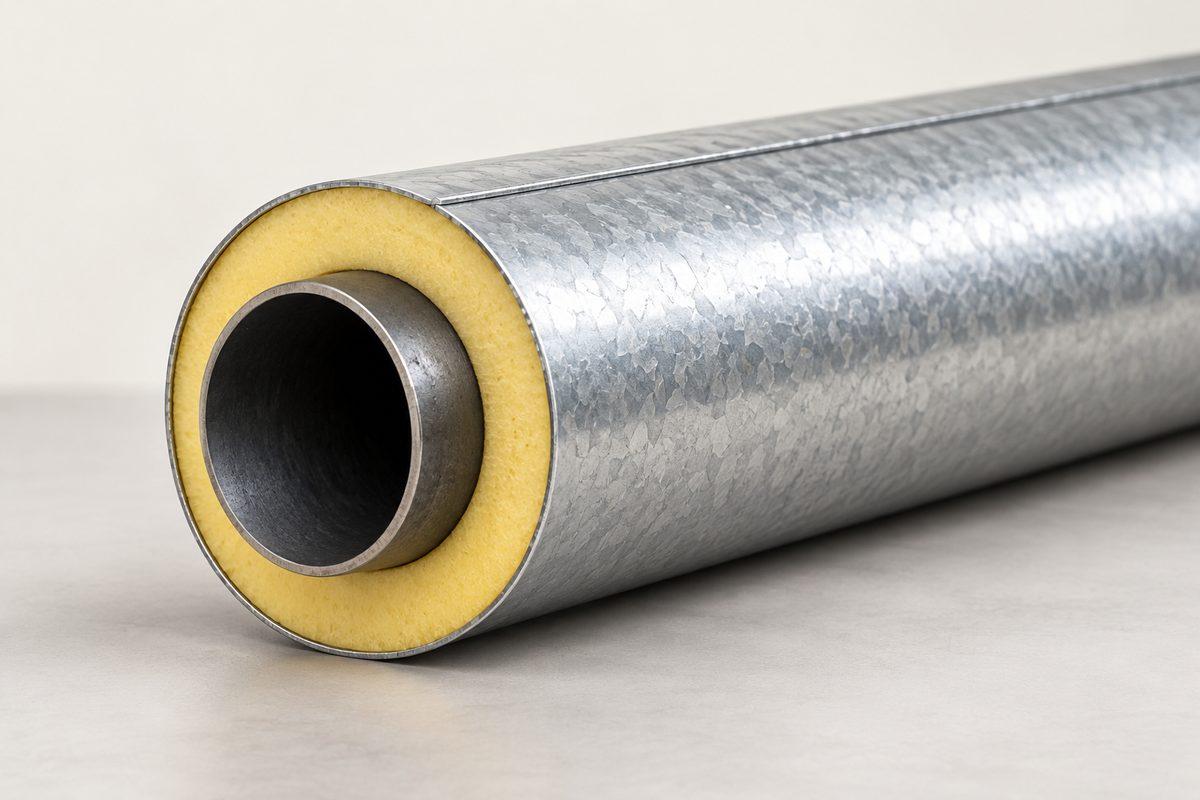

Труба ППУ ОЦ 159х4,5 мм

Стальная труба 159×4,5 мм в изоляции из пенополиуретана, оболочка из оцинкованной стали 250 или 280 мм. Для надземной прокладки: эстакады, опоры, тоннели, техподполья и тепловые пункты.

Изоляция Тип 1 Тип 2, усиленная

Система ОДК Без ОДК С ОДК

от 2 560 ₽ за метр

Вышлем цену на ваш объём, срок изготовления и наличие: расчёт за 24 часа.

Метров+7 (977) 780-87-25

Завод в Павловском Посаде, Московская область. Доставка по Москве и области, отправка в регионы России.

Стальная труба: 159×4,5 мм
Оболочка ОЦ: 250×0,7 мм
Слой изоляции: 44,8 мм
Система ОДК: без ОДК
Прокладка: надземная
Документы: паспорт качества на партию

Диаметр

159мм

Наружный диаметр стальной трубы. Отводы, тройники, опоры и комплекты заделки подбираются на этот же размер.

Стенка

4,5мм

Толщину стенки задаёт проект по давлению и температуре теплоносителя. В спецификации указывают обе величины.

Оболочка

250 или 280мм

Наружный диаметр оболочки задаёт ГОСТ 30732-2020: по нему подбирают комплекты заделки стыков.

Оболочка ОЦ

0,7мм

Оцинкованная сталь держит солнце, дождь и удары: для эстакад, каналов, тоннелей и тепловых пунктов.

Параметры трубы ППУ ОЦ 159

Два исполнения отличаются диаметром оболочки и толщиной слоя изоляции: у типа 2 слой толще, теплопотери ниже.

Труба ППУ ОЦ 159 мм по ГОСТ 30732-2020
Параметр	Тип 1	Тип 2
Диаметр стальной трубы, мм	159	159
Толщина стенки, мм	4,5	4,5
Диаметр оболочки, мм	250	280
Толщина листа оболочки, мм	0,7	0,7
Слой изоляции ППУ, мм	44,8	59,8
Масса одного метра, кг	по запросу	по запросу
Стандарт	ГОСТ 30732-2020	ГОСТ 30732-2020
Система ОДК	по заказу	по заказу

Оболочка и слой изоляции по ГОСТ 30732-2020, таблица 2: это справочные величины, для проекта их уточняют расчётом. Длина трубы и наличие уточняются при расчёте.

Что из этого следует на трассе

44,8 ммслой изоляции, тип 1

59,8 ммслой изоляции, тип 2

0,7 ммлист оболочки, тип 1

0,7 ммлист оболочки, тип 2

Слой изоляции задаёт теплопотери, лист оболочки держит солнце, дождь и удары на эстакаде. Массу метра сообщим в расчёте.

Комплект теплотрассы на диаметр 159

Всё, что идёт с трубой этого диаметра, производим сами: фасонные изделия, опоры и заделку стыков для оцинкованной оболочки.

Что учесть в проекте на диаметре 159

Пункты этого списка относятся к трубе ППУ ОЦ именно этого типоразмера.

Надземная прокладка. Оцинкованная оболочка рассчитана на воздух: эстакады, опоры, тоннели, техподполья и тепловые пункты. В грунт трубу ППУ ОЦ не кладут: подземный участок той же трассы ведут в ПЭ, а стык на переходе из земли на опоры закрывают концевым элементом.
Оболочка. Наружный диаметр 250 мм у типа 1 и 280 мм у типа 2: по наружному диаметру оболочки подбирают комплекты заделки стыков. Оболочка из тонколистовой стали с цинковым покрытием, кромки соединены замковым швом по всей длине.
Слой изоляции. Слой пенополиуретана 44,8 мм у типа 1 и 59,8 мм у типа 2. По ГОСТ 30732-2020 размеры оболочки и слоя справочные: их уточняют расчётом по требованиям заказчика.
Заделка стыков. На оцинкованной оболочке стык закрывают кожухом с крышкой и крепежом, термоусадка здесь не применяется. Комплект нужен на каждый сварной стык.
Контроль изоляции. Повреждение оцинковки заметно глазами, но изоляцию через оболочку не увидеть, и промокание идёт скрыто. Поэтому систему ОДК ставят и на оцинкованном исполнении, особенно на длинных эстакадных участках.

Где идёт диаметр 159

Диаметр 159 это внутриквартальные тепловые сети и ответвления от магистрали. В оцинкованной оболочке такую линию ведут по эстакадам и опорам, заводят в тоннели и тепловые пункты.

На длинном надземном участке появляются температурные удлинения: нужны неподвижные опоры, участки самокомпенсации или сильфонные компенсаторы. Их подбирают вместе с трубой, а не после.

Оцинкованная оболочка держит солнце, дождь и удары, поэтому такую трубу ведут по эстакадам и опорам, заводят в тоннели, техподполья и тепловые пункты.

Вопросы по типоразмеру 159

Чем тип 1 отличается от типа 2 на диаметре 159?

Диаметром оболочки и толщиной слоя изоляции. У типа 1 оболочка 250 мм и слой пенополиуретана 44,8 мм, у типа 2 оболочка 280 мм и слой 59,8 мм. Выбор задаёт проект: у типа 2 слой толще, а теплопотери ниже.

Нужны ли компенсаторы на диаметре 159?

Решает расчёт удлинений: длина участка, перепад температур, схема неподвижных опор. Часто хватает самокомпенсации на поворотах, но на прямых участках ставят сильфонный компенсатор. Скажите длины и схему трассы, посчитаем.

Можно ли закопать трубу ППУ ОЦ 159 в грунт?

Нет. Оцинковка рассчитана на воздух. Для подземной бесканальной прокладки берут исполнение ППУ ПЭ того же диаметра.

Какая длина трубы идёт в поставку?

Длину подтверждаем при расчёте: она зависит от партии и способа доставки. Скажите длины участков, подберём раскрой с наименьшим числом стыков.

Можно ли заказать диаметр 159 с ОДК?

Да, система оперативного дистанционного контроля закладывается в изоляцию на заводе. Укажите это в заявке: от ОДК зависит комплектация концевых элементов и заделки стыков.
