Срез в масштабе: сталь 33,5×3,2, оболочка 125×0,55 мм

Ду 25 / ГОСТ 30732-2020

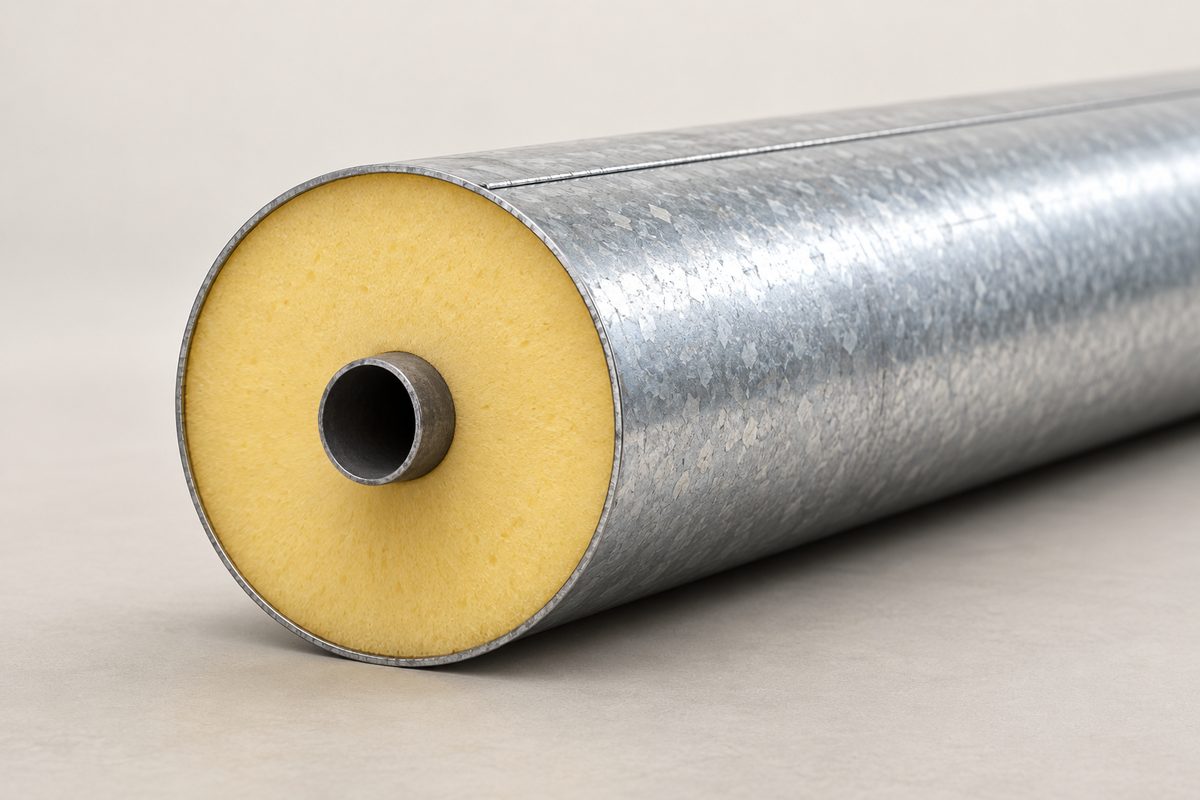

Труба ППУ ОЦ 33,5х3,2 мм

Стальная труба 33,5×3,2 мм в изоляции из пенополиуретана, оболочка из оцинкованной стали 125 мм. Для надземной прокладки: эстакады, опоры, тоннели, техподполья и тепловые пункты.

Изоляция Тип 2, усиленная

Система ОДК Без ОДК С ОДК

Цена по запросу

Вышлем цену на ваш объём, срок изготовления и наличие: расчёт за 24 часа.

Метров+7 (977) 780-87-25

Завод в Павловском Посаде, Московская область. Доставка по Москве и области, отправка в регионы России.

Стальная труба: 33,5×3,2 мм
Оболочка ОЦ: 125×0,55 мм
Слой изоляции: 45,2 мм
Система ОДК: без ОДК
Прокладка: надземная
Документы: паспорт качества на партию

Диаметр

33,5мм

Наружный диаметр стальной трубы. Отводы, тройники, опоры и комплекты заделки подбираются на этот же размер.

Стенка

3,2мм

Толщину стенки задаёт проект по давлению и температуре теплоносителя. В спецификации указывают обе величины.

Оболочка

125мм

Наружный диаметр оболочки задаёт ГОСТ 30732-2020: по нему подбирают комплекты заделки стыков.

Оболочка ОЦ

0,55мм

Оцинкованная сталь держит солнце, дождь и удары: для эстакад, каналов, тоннелей и тепловых пунктов.

Параметры трубы ППУ ОЦ 33,5

В оцинкованной оболочке на этом диаметре исполнение тип 2: оболочка 125 мм.

Труба ППУ ОЦ 33,5 мм по ГОСТ 30732-2020
Параметр	Тип 1	Тип 2
Диаметр стальной трубы, мм	нет	33,5
Толщина стенки, мм	нет	3,2
Диаметр оболочки, мм	нет	125
Толщина листа оболочки, мм	нет	0,55
Слой изоляции ППУ, мм	нет	45,2
Масса одного метра, кг	нет	по запросу
Стандарт	нет	ГОСТ 30732-2020
Система ОДК	нет	по заказу

Диаметра 33,5 нет в таблице 2 ГОСТ 30732-2020: оболочка по согласованию, как у соседних 32, 38 и 45 мм, слой изоляции посчитан из размеров. Длина трубы и наличие уточняются при расчёте.

Что из этого следует на трассе

45,2 ммслой изоляции, тип 2

0,55 ммлист оболочки, тип 2

Слой изоляции задаёт теплопотери, лист оболочки держит солнце, дождь и удары на эстакаде. Массу метра сообщим в расчёте.

Комплект теплотрассы на диаметр 33,5

Всё, что идёт с трубой этого диаметра, производим сами: фасонные изделия, опоры и заделку стыков для оцинкованной оболочки.

Что учесть в проекте на диаметре 33,5

Пункты этого списка относятся к трубе ППУ ОЦ именно этого типоразмера.

Надземная прокладка. Оцинкованная оболочка рассчитана на воздух: эстакады, опоры, тоннели, техподполья и тепловые пункты. В грунт трубу ППУ ОЦ не кладут: подземный участок той же трассы ведут в ПЭ, а стык на переходе из земли на опоры закрывают концевым элементом.
Оболочка. Наружный диаметр 125 мм, исполнение тип 2: по наружному диаметру оболочки подбирают комплекты заделки стыков. Оболочка из тонколистовой стали с цинковым покрытием, кромки соединены замковым швом по всей длине.
Размер по согласованию. Диаметра 33,5 нет в таблице 2 ГОСТ 30732-2020 для оцинкованной оболочки: по п. 4.5 стандарта его выпускают по согласованию. Оболочку 125 мм берём как у соседних 32, 38 и 45 мм той же таблицы и подтверждаем расчётом.
Слой изоляции. Слой пенополиуретана 45,2 мм, посчитан из размеров. По ГОСТ 30732-2020 размеры оболочки и слоя справочные: их уточняют расчётом по требованиям заказчика.
Заделка стыков. На оцинкованной оболочке стык закрывают кожухом с крышкой и крепежом, термоусадка здесь не применяется. Комплект нужен на каждый сварной стык.
Контроль изоляции. Повреждение оцинковки заметно глазами, но изоляцию через оболочку не увидеть, и промокание идёт скрыто. Поэтому систему ОДК ставят и на оцинкованном исполнении, особенно на длинных эстакадных участках.

Где идёт диаметр 33,5

Диаметр 33,5 это распределительная линия и ввод в здание. В оцинкованной оболочке такие участки идут там, где труба остаётся на воздухе: разводка по техподполью, тепловой пункт, короткий переход по опорам.

Диаметр подбирают по расходу и располагаемому напору, а не «с запасом»: завышенный диаметр на вводе даёт лишние теплопотери и лишние деньги.

Оцинкованная оболочка держит солнце, дождь и удары, поэтому такую трубу ведут по эстакадам и опорам, заводят в тоннели, техподполья и тепловые пункты.

Вопросы по типоразмеру 33,5

Какая оболочка у трубы ППУ ОЦ 33,5?

Диаметра 33,5 нет в таблице 2 ГОСТ 30732-2020, по п. 4.5 его выпускают по согласованию. Берём оболочку 125 мм с листом 0,55 мм, как у соседних 32, 38 и 45 мм той же таблицы, и подтверждаем расчётом.

Хватит ли диаметра 33,5 на ввод в здание?

Это зависит от расчётного расхода и напора, а не от площади здания. Пришлите расчёт или исходные данные, подберём диаметр и посчитаем спецификацию с отводами, опорами и заделкой стыков.

Можно ли закопать трубу ППУ ОЦ 33,5 в грунт?

Нет. Оцинковка рассчитана на воздух. Для подземной бесканальной прокладки берут исполнение ППУ ПЭ того же диаметра.

Какая длина трубы идёт в поставку?

Длину подтверждаем при расчёте: она зависит от партии и способа доставки. Скажите длины участков, подберём раскрой с наименьшим числом стыков.

Можно ли заказать диаметр 33,5 с ОДК?

Да, система оперативного дистанционного контроля закладывается в изоляцию на заводе. Укажите это в заявке: от ОДК зависит комплектация концевых элементов и заделки стыков.
