Срез в масштабе: сталь 530×8,0, оболочка 710×1 мм

Ду 500 / ГОСТ 30732-2020

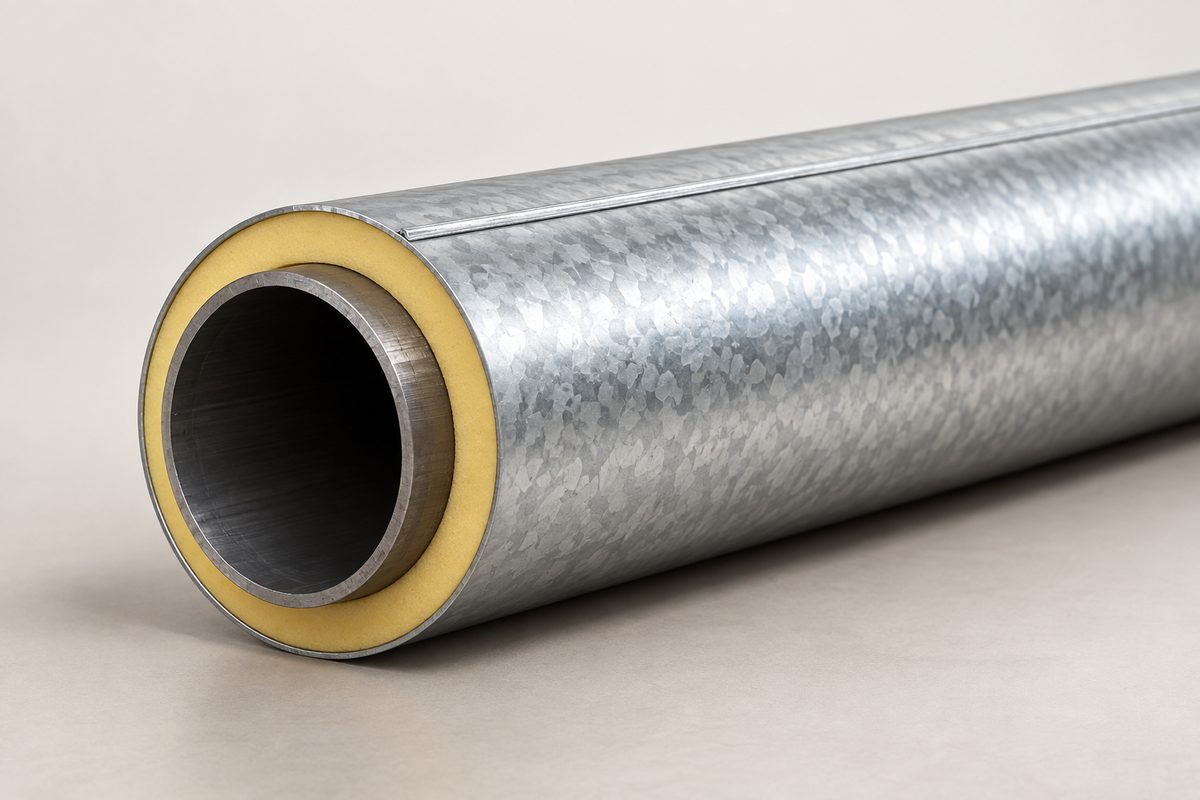

Труба ППУ ОЦ 530х8,0 мм

Стальная труба 530×8,0 мм в изоляции из пенополиуретана, оболочка из оцинкованной стали 710 или 775 мм. Для надземной прокладки: эстакады, опоры, тоннели, техподполья и тепловые пункты.

Изоляция Тип 1 Тип 2, усиленная

Система ОДК Без ОДК С ОДК

от 14 880 ₽ за метр

Вышлем цену на ваш объём, срок изготовления и наличие: расчёт за 24 часа.

Метров+7 (977) 780-87-25

Завод в Павловском Посаде, Московская область. Доставка по Москве и области, отправка в регионы России.

Стальная труба: 530×8,0 мм
Оболочка ОЦ: 710×1 мм
Слой изоляции: 89 мм
Система ОДК: без ОДК
Прокладка: надземная
Документы: паспорт качества на партию

Диаметр

530мм

Наружный диаметр стальной трубы. Отводы, тройники, опоры и комплекты заделки подбираются на этот же размер.

Стенка

8мм

Толщину стенки задаёт проект по давлению и температуре теплоносителя. В спецификации указывают обе величины.

Оболочка

710 или 775мм

Наружный диаметр оболочки задаёт ГОСТ 30732-2020: по нему подбирают комплекты заделки стыков.

Оболочка ОЦ

1мм

Оцинкованная сталь держит солнце, дождь и удары: для эстакад, каналов, тоннелей и тепловых пунктов.

Параметры трубы ППУ ОЦ 530

Два исполнения отличаются диаметром оболочки и толщиной слоя изоляции: у типа 2 слой толще, теплопотери ниже.

Труба ППУ ОЦ 530 мм по ГОСТ 30732-2020
Параметр	Тип 1	Тип 2
Диаметр стальной трубы, мм	530	530
Толщина стенки, мм	8	8
Диаметр оболочки, мм	710	775
Толщина листа оболочки, мм	1	1
Слой изоляции ППУ, мм	89	121,5
Масса одного метра, кг	по запросу	по запросу
Стандарт	ГОСТ 30732-2020	ГОСТ 30732-2020
Система ОДК	по заказу	по заказу

Оболочка и слой изоляции по ГОСТ 30732-2020, таблица 2, у 530 мм тип 1 стандарт допускает оболочку 675 или 710 мм: это справочные величины, для проекта их уточняют расчётом. Длина трубы и наличие уточняются при расчёте.

Что из этого следует на трассе

89 ммслой изоляции, тип 1

121,5 ммслой изоляции, тип 2

1 ммлист оболочки, тип 1

1 ммлист оболочки, тип 2

Слой изоляции задаёт теплопотери, лист оболочки держит солнце, дождь и удары на эстакаде. Массу метра сообщим в расчёте.

Комплект теплотрассы на диаметр 530

Всё, что идёт с трубой этого диаметра, производим сами: фасонные изделия, опоры и заделку стыков для оцинкованной оболочки.

Что учесть в проекте на диаметре 530

Пункты этого списка относятся к трубе ППУ ОЦ именно этого типоразмера.

Надземная прокладка. Оцинкованная оболочка рассчитана на воздух: эстакады, опоры, тоннели, техподполья и тепловые пункты. В грунт трубу ППУ ОЦ не кладут: подземный участок той же трассы ведут в ПЭ, а стык на переходе из земли на опоры закрывают концевым элементом.
Оболочка. Наружный диаметр 710 мм у типа 1 и 775 мм у типа 2: по наружному диаметру оболочки подбирают комплекты заделки стыков. Оболочка из тонколистовой стали с цинковым покрытием, кромки соединены замковым швом по всей длине.
Слой изоляции. Слой пенополиуретана 89 мм у типа 1 и 121,5 мм у типа 2. По ГОСТ 30732-2020 размеры оболочки и слоя справочные: их уточняют расчётом по требованиям заказчика.
Заделка стыков. На оцинкованной оболочке стык закрывают кожухом с крышкой и крепежом, термоусадка здесь не применяется. Комплект нужен на каждый сварной стык.
Контроль изоляции. Повреждение оцинковки заметно глазами, но изоляцию через оболочку не увидеть, и промокание идёт скрыто. Поэтому систему ОДК ставят и на оцинкованном исполнении, особенно на длинных эстакадных участках.

Где идёт диаметр 530

Диаметр 530 это магистральная теплосеть: вывод от котельной или ТЭЦ, переход между районами, крупная перемычка. На воздухе такие участки ведут по эстакадам, проектом целиком, включая расстановку опор и компенсацию.

Чем больше диаметр, тем выше нагрузка на неподвижные опоры от температурных удлинений, поэтому компенсацию и опоры на таком участке подбирают расчётом по проекту.

Оцинкованная оболочка держит солнце, дождь и удары, поэтому такую трубу ведут по эстакадам и опорам, заводят в тоннели, техподполья и тепловые пункты.

Вопросы по типоразмеру 530

Чем тип 1 отличается от типа 2 на диаметре 530?

Диаметром оболочки и толщиной слоя изоляции. У типа 1 оболочка 710 мм и слой пенополиуретана 89 мм, у типа 2 оболочка 775 мм и слой 121,5 мм. Выбор задаёт проект: у типа 2 слой толще, а теплопотери ниже.

Чем заделывают стыки на диаметре 530 в оцинкованной оболочке?

Для оцинкованной оболочки нужен свой комплект заделки: кожух с крышкой и крепежом, термоусаживаемая муфта здесь не применяется. Комплект нужен на каждый сварной стык.

Можно ли закопать трубу ППУ ОЦ 530 в грунт?

Нет. Оцинковка рассчитана на воздух. Для подземной бесканальной прокладки берут исполнение ППУ ПЭ того же диаметра.

Какая длина трубы идёт в поставку?

Длину подтверждаем при расчёте: она зависит от партии и способа доставки. Скажите длины участков, подберём раскрой с наименьшим числом стыков.

Можно ли заказать диаметр 530 с ОДК?

Да, система оперативного дистанционного контроля закладывается в изоляцию на заводе. Укажите это в заявке: от ОДК зависит комплектация концевых элементов и заделки стыков.
