Срез в масштабе: сталь 377×6,2, оболочка 500×6,2 мм

Ду 350 / ГОСТ 30732-2020

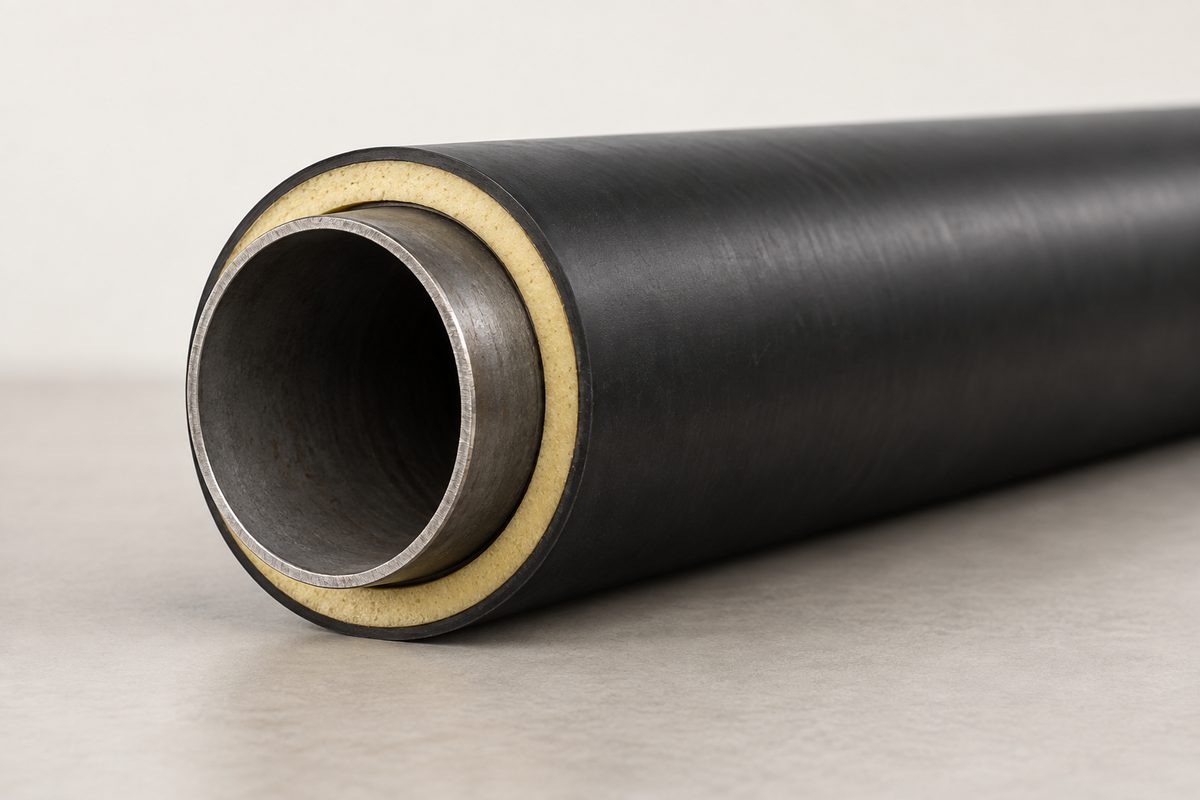

Труба ППУ ПЭ 377х6,2 мм

Стальная труба 377×6,2 мм в изоляции из пенополиуретана, оболочка из полиэтилена низкого давления 500 или 560 мм. Для подземной бесканальной прокладки тепловых сетей.

Изоляция Тип 1 Тип 2, усиленная

Система ОДК Без ОДК С ОДК

от 7 720 ₽ за метр

Вышлем цену на ваш объём, срок изготовления и наличие: расчёт за 24 часа.

Метров+7 (977) 780-87-25

Завод в Павловском Посаде, Московская область. Доставка по Москве и области, отправка в регионы России.

Стальная труба: 377×6,2 мм
Оболочка ПЭ: 500×6,2 мм
Масса 1 м: по запросу
Система ОДК: без ОДК
Прокладка: подземная бесканальная
Документы: паспорт качества на партию

Диаметр

377мм

Наружный диаметр стальной трубы. Отводы, тройники, опоры и комплекты заделки подбираются на этот же размер.

Стенка

6,2мм

Толщину стенки задаёт проект по давлению и температуре теплоносителя. В спецификации указывают обе величины.

Оболочка

500 или 560мм

Наружный диаметр оболочки задаёт ГОСТ 30732-2020: по нему подбирают комплекты заделки стыков.

Масса

по запросу

Масса одного метра трубы: по ней считают транспорт, разгрузку и грузоподъёмность техники на объекте.

Параметры трубы ППУ ПЭ 377

Два исполнения отличаются толщиной слоя изоляции: у типа 2 оболочка больше, теплопотери ниже.

Труба ППУ ПЭ 377 мм по ГОСТ 30732-2020
Параметр	Тип 1	Тип 2
Диаметр стальной трубы, мм	377	377
Толщина стенки, мм	6,2	6,2
Диаметр оболочки, мм	500	560
Толщина оболочки, мм	6,2	7,0
Масса одного метра, кг	по запросу	по запросу
Стандарт	ГОСТ 30732-2020	ГОСТ 30732-2020
Система ОДК	по заказу	по заказу

Длина трубы и наличие уточняются при расчёте. Нестандартные позиции изготавливаем по спецификации.

Что из этого следует на трассе

55,3 ммслой изоляции, тип 1

84,5 ммслой изоляции, тип 2

Толщина слоя изоляции посчитана из диаметров и толщины оболочки: она определяет теплопотери и ширину траншеи. Массу метра сообщим в расчёте.

Комплект теплотрассы на диаметр 377

Всё, что идёт с трубой этого диаметра, производим сами. Числа ниже относятся именно к 377 мм, а не к «типовому» размеру.

Что учесть в проекте на диаметре 377

Всё в этом списке следует из чисел именно этого типоразмера, а не из общих слов про трубы ППУ.

Ширина конструкции. Тип 1 занимает 500 мм по оболочке, тип 2 уже 560 мм. Разница 60 мм по диаметру, по 30 мм с каждой стороны от оси: она меняет ширину траншеи и объём земляных работ, поэтому выбор исполнения решают вместе с земляной частью проекта.

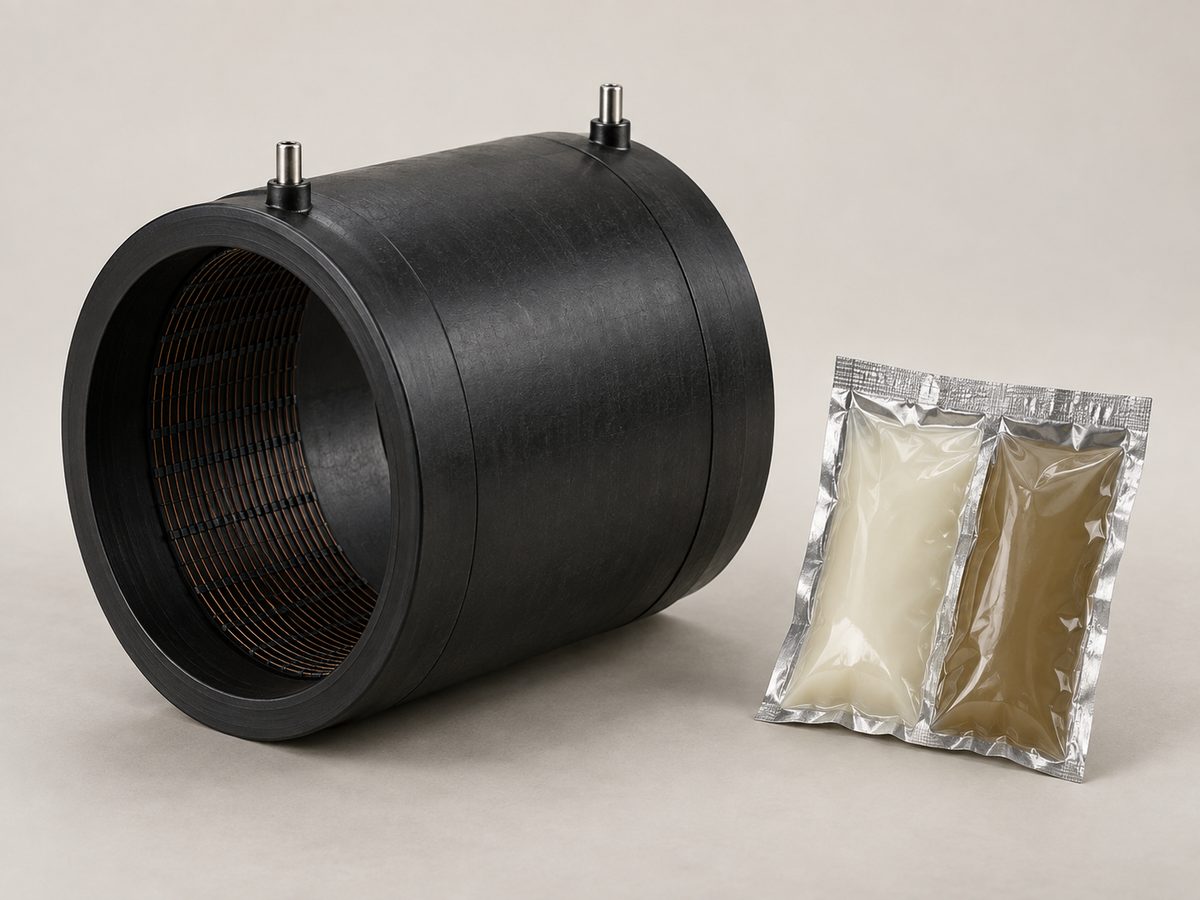

Заделка стыков. Оболочка 560 мм это уже электросварные комплекты КЗС(эл) или КЗС(эс). Нужен сварочный аппарат, его закладывают в смету работ отдельно.

Где идёт диаметр 377

Диаметр 377 это магистральная теплосеть: вывод от котельной или ТЭЦ, переход между районами, крупная перемычка. Такие участки ведут проектом целиком, включая расстановку опор и компенсацию.

Чем больше диаметр, тем выше нагрузка на неподвижные опоры от температурных удлинений, поэтому компенсацию и опоры на таком участке подбирают расчётом по проекту.

Заделка стыков на больших диаметрах отдельная тема: от 450 мм по оболочке применяют электросварные муфты, а не только термоусаживаемые.

Вопросы по типоразмеру 377

Чем тип 1 отличается от типа 2 на диаметре 377?

Толщиной слоя изоляции. У типа 1 оболочка 500 мм и слой пенополиуретана 55,3 мм, у типа 2 оболочка 560 мм и слой 84,5 мм. Массу метра сообщим в расчёте. Выбор задаёт проект: тип 2 дороже и требует более широкой траншеи, зато теплопотери ниже.

Чем заделывают стыки на диаметре 377?

На оболочке от 450 мм применяют электросварные комплекты КЗС(эл) или КЗС(эс): им нужен сварочный аппарат, он приобретается отдельно. На меньших оболочках хватает термоусаживаемой муфты КЗС(т) с усадкой строительной горелкой.

Какая длина трубы идёт в поставку?

Длину подтверждаем при расчёте: она зависит от партии и способа доставки. Скажите длины участков, подберём раскрой с наименьшим числом стыков.

Можно ли заказать диаметр 377 с ОДК?

Да, система оперативного дистанционного контроля закладывается в изоляцию на заводе. Укажите это в заявке: от ОДК зависит комплектация концевых элементов и заделки стыков.
