Срез в масштабе: сталь 42,3×3,2, оболочка 125×2,5 мм

Ду 32 / ГОСТ 30732-2020

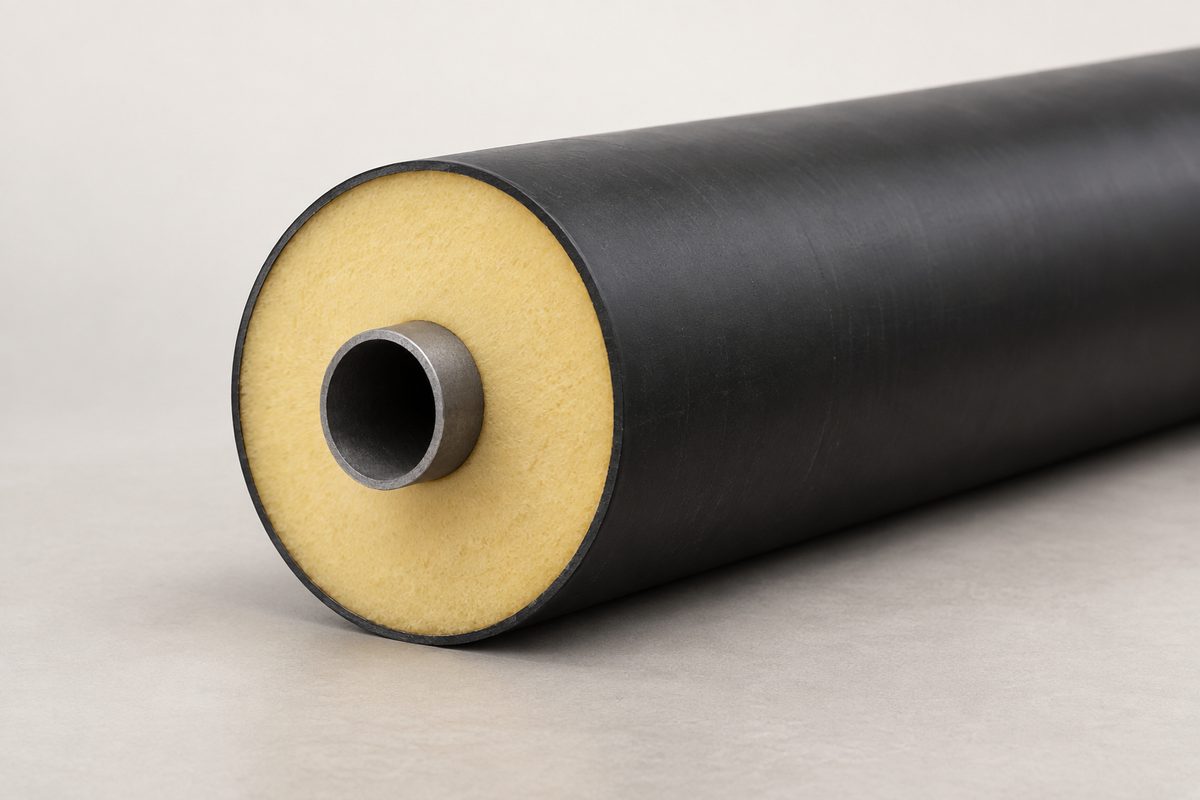

Труба ППУ ПЭ 42,3х3,2 мм

Стальная труба 42,3×3,2 мм в изоляции из пенополиуретана, оболочка из полиэтилена низкого давления 125 мм. Для подземной бесканальной прокладки тепловых сетей.

Изоляция Тип 1

Система ОДК Без ОДК С ОДК

Цена по запросу

Вышлем цену на ваш объём, срок изготовления и наличие: расчёт за 24 часа.

Метров+7 (977) 780-87-25

Завод в Павловском Посаде, Московская область. Доставка по Москве и области, отправка в регионы России.

Стальная труба: 42,3×3,2 мм
Оболочка ПЭ: 125×2,5 мм
Масса 1 м: 5,3 кг
Система ОДК: без ОДК
Прокладка: подземная бесканальная
Документы: паспорт качества на партию

Диаметр

42,3мм

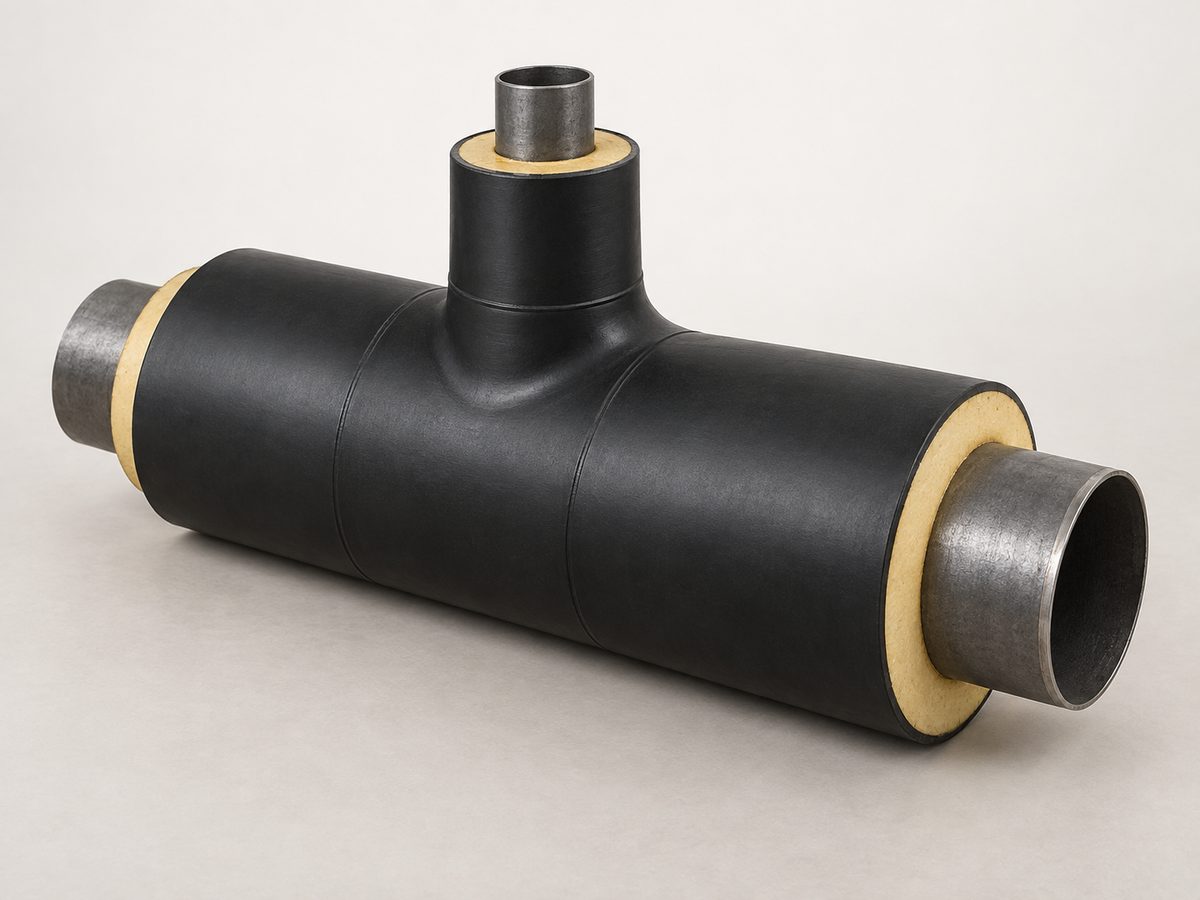

Наружный диаметр стальной трубы. Отводы, тройники, опоры и комплекты заделки подбираются на этот же размер.

Стенка

3,2мм

Толщину стенки задаёт проект по давлению и температуре теплоносителя. В спецификации указывают обе величины.

Оболочка

125мм

Наружный диаметр оболочки задаёт ГОСТ 30732-2020: по нему подбирают комплекты заделки стыков.

Масса

5,3кг, тип 1

Масса одного метра трубы: по ней считают транспорт, разгрузку и грузоподъёмность техники на объекте.

Параметры трубы ППУ ПЭ 42,3

На этом диаметре выпускается только исполнение тип 1: оболочка 125 мм.

Труба ППУ ПЭ 42,3 мм по ГОСТ 30732-2020
Параметр	Тип 1	Тип 2
Диаметр стальной трубы, мм	42,3	нет
Толщина стенки, мм	3,2	нет
Диаметр оболочки, мм	125	нет
Толщина оболочки, мм	2,5	нет
Масса одного метра, кг	5,3	нет
Стандарт	ГОСТ 30732-2020	нет
Система ОДК	по заказу	нет

Длина трубы и наличие уточняются при расчёте. Нестандартные позиции изготавливаем по спецификации.

Что из этого следует на трассе

38,9 ммслой изоляции, тип 1

530 кгвес ста метров, тип 1

Толщина слоя изоляции посчитана из диаметров и толщины оболочки: она определяет теплопотери и ширину траншеи. Вес ста метров нужен, чтобы прикинуть транспорт и грузоподъёмность на объекте.

Комплект теплотрассы на диаметр 42,3

Всё, что идёт с трубой этого диаметра, производим сами. Числа ниже относятся именно к 42,3 мм, а не к «типовому» размеру.

Что учесть в проекте на диаметре 42,3

Всё в этом списке следует из чисел именно этого типоразмера, а не из общих слов про трубы ППУ.

Ширина конструкции. Оболочка 125 мм: это и есть габарит, от которого считают траншею и расстояние до соседних коммуникаций.
Вес на трассу. Сто метров весят 530 кг: труба лёгкая, но опирать её на грунт без подсыпки всё равно нельзя.

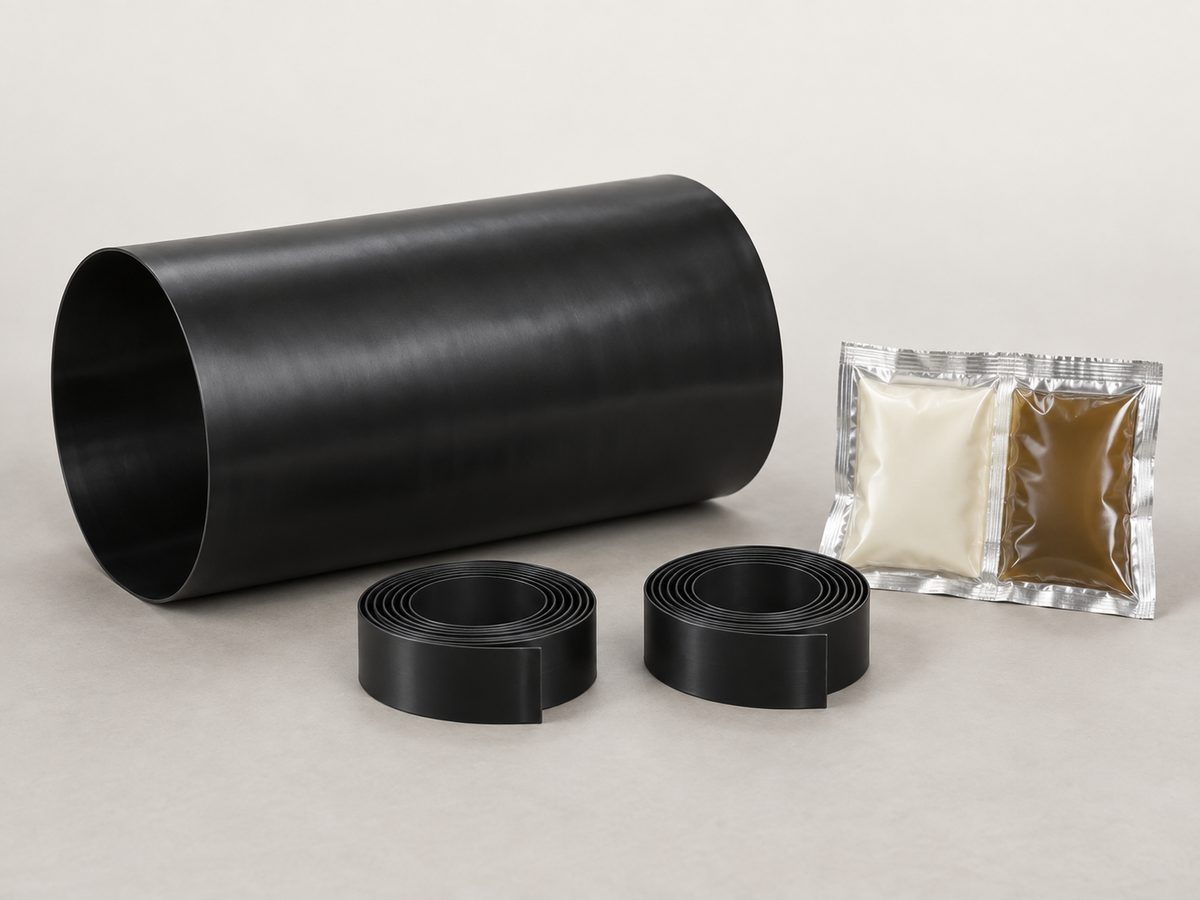

Заделка стыков. Оболочка 125 мм: достаточно термоусаживаемой муфты КЗС(т), усадка идёт строительной горелкой. Отдельного оборудования на объект везти не нужно.

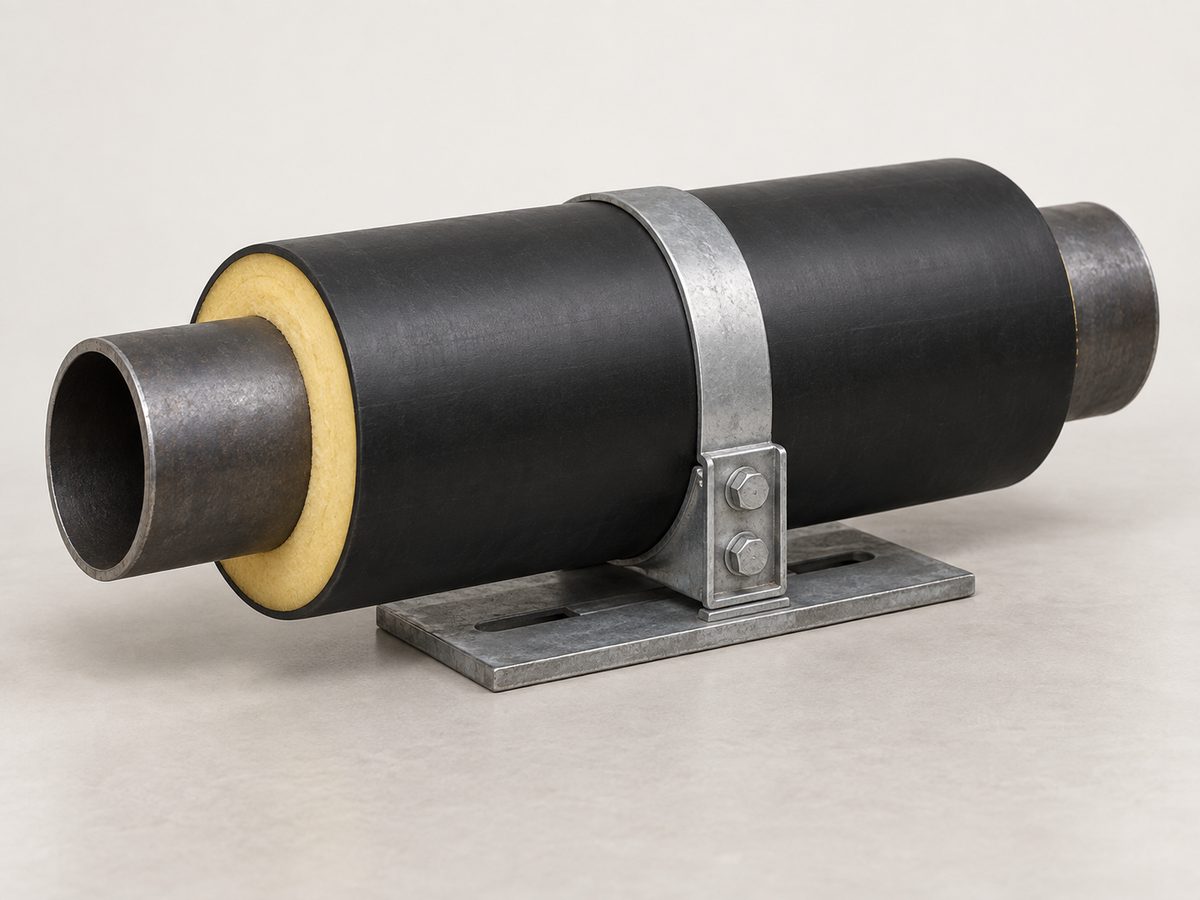

Опоры. Скользящая опора на этот диаметр весит 3,67 кг при базе 120 на 340 мм. Шаг опор задаёт проект: он зависит от нагрузки и уклона, а не от диаметра.

Где идёт диаметр 42,3

Диаметр 42,3 это распределительная линия и ввод в здание. На нём делают подводку от квартальной сети к тепловому пункту, разводку по территории и линии горячего водоснабжения.

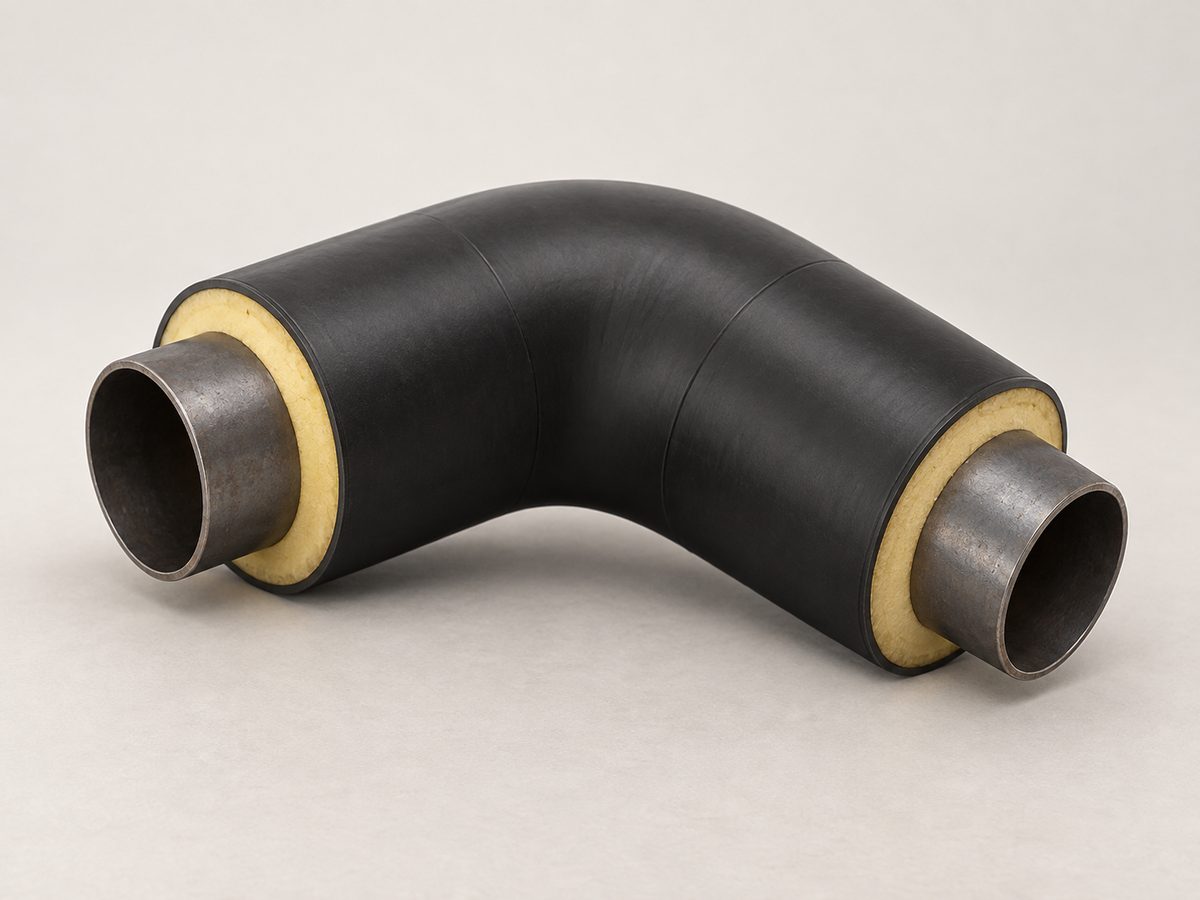

На таких участках трасса короткая, поворотов много, а места в траншее мало. Поэтому важнее не толщина изоляции, а комплектность: отводы нужных углов, скользящие опоры и комплекты заделки на каждый стык приходят вместе с трубой.

Диаметр подбирают по расходу и располагаемому напору, а не «с запасом»: завышенный диаметр на вводе даёт лишние теплопотери и лишние деньги.

Вопросы по типоразмеру 42,3

Есть ли на диаметре 42,3 исполнение тип 2?

Нет, этот диаметр выпускается только в исполнении тип 1: оболочка 125 мм, слой изоляции 38,9 мм, масса метра 5,3 кг. Если проект требует меньших теплопотерь, решение подбираем расчётом, пришлите исходные данные.

Хватит ли диаметра 42,3 на ввод в здание?

Это зависит от расчётного расхода и напора, а не от площади здания. Пришлите расчёт или исходные данные, подберём диаметр и посчитаем спецификацию с отводами и заделкой стыков.

Какая длина трубы идёт в поставку?

Длину подтверждаем при расчёте: она зависит от партии и способа доставки. Скажите длины участков, подберём раскрой с наименьшим числом стыков.

Можно ли заказать диаметр 42,3 с ОДК?

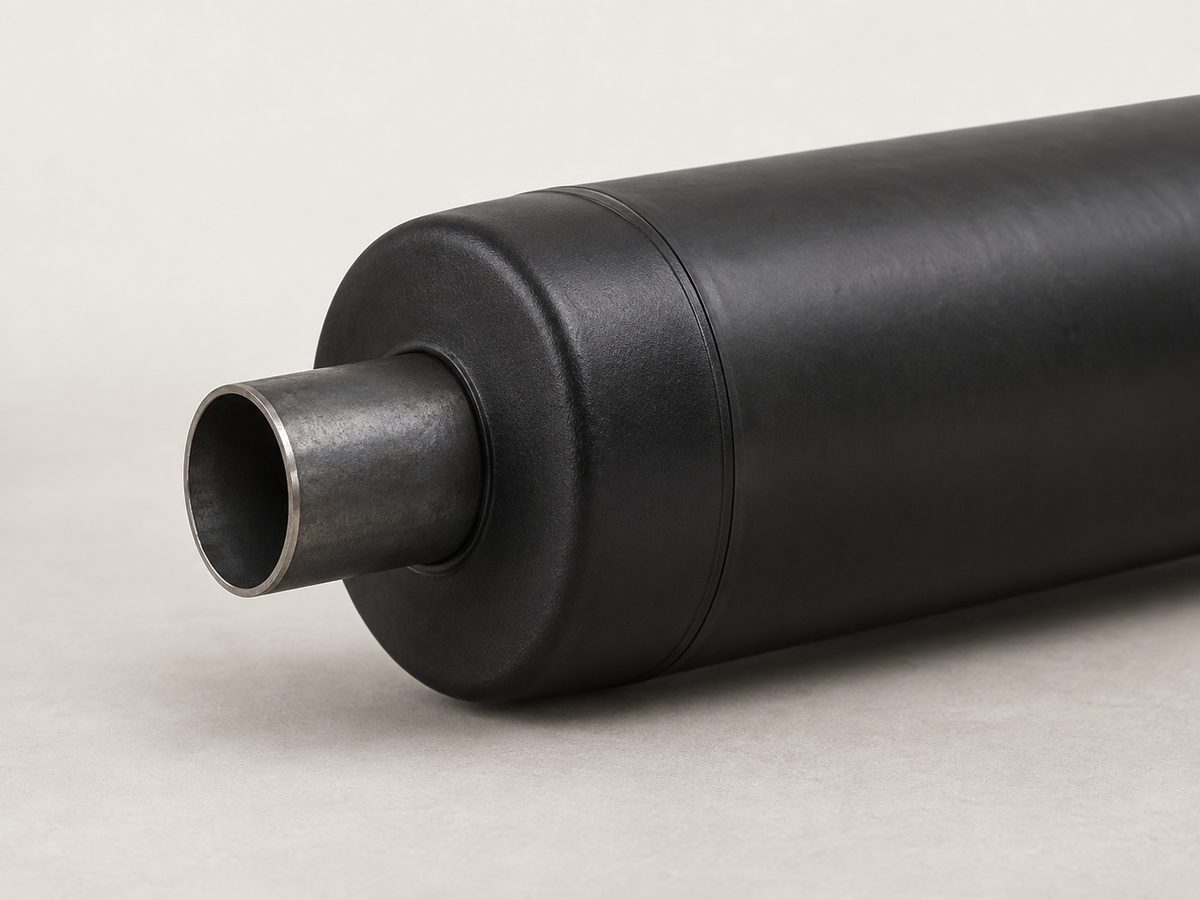

Да, система оперативного дистанционного контроля закладывается в изоляцию на заводе. Укажите это в заявке: от ОДК зависит комплектация концевых элементов и заделки стыков.
